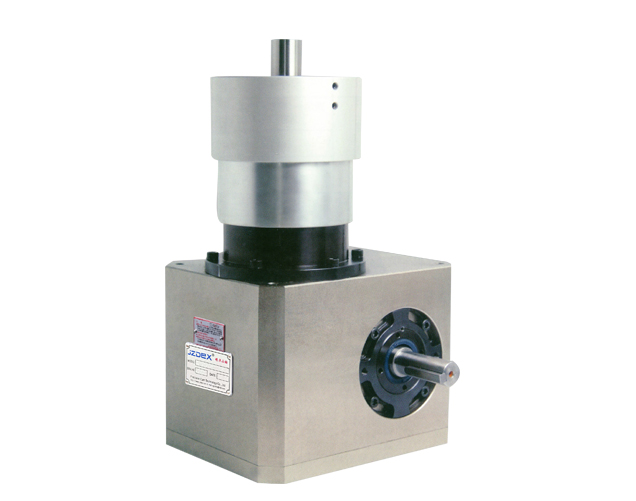

搖擺分割器的搖擺角度范圍是由多個因素綜合確定的。

　　一、內部結構設計因素

　　凸輪輪廓形狀

　　搖擺分割器的核心部件凸輪的輪廓對搖擺角度有著關鍵的影響。凸輪輪廓是根據特定的運動規律設計的。例如，當采用盤形凸輪時，凸輪輪廓曲線的起始點和終止點的位置差異直接決定了輸出軸的搖擺角度范圍。如果凸輪輪廓的一段弧長所對應的圓心角較小，那么輸出軸的搖擺角度范圍就會相應較小；反之，若弧長對應的圓心角較大，搖擺角度范圍則較大。

　　凸輪輪廓的設計是通過復雜的數學計算和運動學分析完成的。設計人員會根據所需的搖擺角度范圍，利用運動方程來確定凸輪輪廓上的各個點的坐標。例如，對于等速運動規律的凸輪，其位移方程為（其中是位移，是行程，是凸輪轉角，是凸輪運動角），通過調整行程和運動角等參數來控制搖擺角度范圍。

　　滾子位置和數量

　　滾子與凸輪的接觸位置和滾子的數量也會影響搖擺角度范圍。如果滾子位置分布較集中在凸輪的某一小段圓周上，那么輸出軸的搖擺角度范圍可能會受到限制。而合理分布滾子位置，例如采用多個滾子對稱分布在凸輪圓周上，可以使凸輪在更大的角度范圍內有效地驅動輸出軸，從而擴大搖擺角度范圍。

　　同時，滾子的大小也有一定影響。較大的滾子在與凸輪接觸時，可能會由于其自身的幾何尺寸而在一定程度上改變凸輪的有效驅動范圍，進而影響搖擺角度。

　　二、外部應用需求和限制

　　工作任務要求

　　在具體的應用場景中，工作任務對搖擺角度范圍有明確的要求。例如，在自動噴涂設備中，需要將噴槍在一定的角度范圍內擺動，以均勻地噴涂工件。這個角度范圍通常是根據工件的形狀、尺寸以及噴涂工藝要求確定的。如果工件是一個較大的長方體，可能需要較大的搖擺角度范圍來覆蓋整個表面；而對于小型的圓柱形工件，可能只需要較小的角度范圍。

　　機械安裝空間限制

　　設備的機械安裝空間也會對搖擺角度范圍產生限制。如果設備的布局較為緊湊，周圍有其他部件的干涉，那么搖擺分割器的搖擺角度范圍就不能過大。例如，在一個小型的實驗室儀器中，由于儀器內部空間有限，搖擺分割器的搖擺角度范圍需要根據儀器內部的其他元件的位置和尺寸來確定，以避免碰撞和干涉。
